D-RATS via DSTAR SR5UVR

czyli,
nigdy takie wielkie nic tak mnie nie bawiło
Podchodziłem do tego programu wielokrotnie (znaczy bez skutecznie),
problem był lapidarny (postępowałem zgodnie z instrukcją powielaną od lat w rożnych publikacjach)
Np: Instrukcja do programu D-RATS Krzysztof Dąbrowski na stronie 61 "[MENU] - GPS - GPS Set - GPS Out = OUT" ja ma w menu OFF i ON, ale zinterpretowałem, że ma być OUT GPS czyli ON, a okazuję się, że ma być OFF.
Dopiero dziś się udało podczas próby z SP7XFF, który miał wszystko na off (bo nie ma GPSa), moje komunikaty były widoczne, a ja nie widziałem. Drogą losowej dedukcji, przestawiłem na off i się udało.

[MENU] - GPS - GPS Set - GPS Out = OFF

Przesyłanie foto 640x480 Q77% (64KB) w sieci D-RATS DSTAR:
schemat: SR5RIQ ICOM ID-31 - przemiennik SR5UVR - ICOM IC-2820 SP7XFF
(czyli średnia realna prędkość transmisji to 600bps)

Podsumowanie D-STAR DATA:

low-speed data standard DV (1200) = 950bps
DV Fast Data Mode "ID-51+" (4800) = 3840bps
1.2GHz tryb DD 128kbps

Struktura D-STAR tak opisowo normalna rozmowa głosowa DV:

transmisja rozpoczyna się od wartości treningowej 64 + 15 flaga
następnie nagłówek (zawierający pola od, do, przemiennik, ...) 312 bitów + 16 CRC,
następnie zabezpieczania przed uszkodzeniem danych kodem splotowy "1/2" (convolutional codes) nagłówek rozrasta się 660 bajtów (138ms transmisji),
następnie 20 kolejnych ramek zawiera 72 bity opisujące dźwięk i 24 bity zawierające dane,
kolejna ramka "21", zawiera 72 bity opisujące dźwięk i 24 bity zawiera sekwencje treningową zamiast danych.
W 480 bitach (20 ramek * 24 bity + "21 ramka" 0 bitów) przez 420 ms = w 21 ramek przesyłane jest:
- 312 bitów + 16 CRC nagłówek w oryginale (68% objętości strumienia data)
- a w reszcie miejsca wysyłane są w dane gps czy opisy "TX Message"

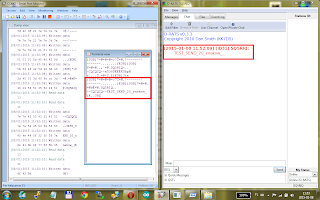

D-RATS Sniffer COM (podsłuchiwanie portu COM)
