LoRa czyli szanse na NORMALNOŚĆ

Wszyscy oburzają się jak pada słowo  MONOPOL .
A sieci komórkowe działają w/g  topologii gwiazdy  - nie ma gwiazdy,
to użytkownicy pomimo sprawnych urządzań nie nawiążą z sobą kontaktu (nawet lokalnie) - wszytko pada!

LoRa to koncepcja, małych układów radiowych o bardzo niskim poborze prądu.
Każdy układ może być nadajnikiem/odbiornikiem, wzmacniaczem komunikatów innych użytkowników lub elementem brzegowym do kontaktu z "czujnikami" lub Internetem.

czyli,
próba reaktywacji projektu "FaLa", teraz próba z LoRą [tag:FALA]
Po pierwsze. Zaskoczenie! to nowy projekt z 2012 roku, a modulacja nie QAM zapakowana w OFDM !!!!!

LoRa to szerokopasmowy system z rozproszonym widmem (Chirp Spread Spectrum)
A tak na chłodno patrząc na widmo, to tylko nowy pomysł oparty o modulację MFSK (Multiple frequency-shift keying),
tak jak JT65, czy FT8 stosowane przez krótkofalowców.

prawie WIKI:
W analogowej modulacji  AM - przekazywany sygnał to wielkość amplitudy  (siła sygnału),
w modulacji analogowej FM - przekazywanie informacji to zmiana częstotliwości, a "amplituda" sygnału jest stała, a pierwsza "prawdziwa" modulacja cyfrowa to BPSK (Binary Phase Shift Keying)  "0" albo "1".
Pierwsze ewolucje były spektakularne, przejście z BPSKa na QPSKa, to dwukrotnie większa wydajność i tylko o 5dB wymagany silniejszy sygnał. I tak dalej 8PSK, 16PSK, 32PSK, aż się już dalej nie dało (nie opłacało), dla 64PSK potrzeba sygnału większego niż 35dB od szumu.

Modulacja QAM (Quadrature Amplitude Modulation) jest połączaniem cyfrowych odpowiedników AM i FM, a wynikowy sygnał to kombinacja przesunięcia wzoru fali i wielkości amplitudy.

Aktualna granica dla jednego strumienia 80MHz 1024-QAM (Coding rate 5/6) - WiFi ax 600mbps (WiFi ac 433mbps, WiFi N(40+40) 300mbps)


co następne?

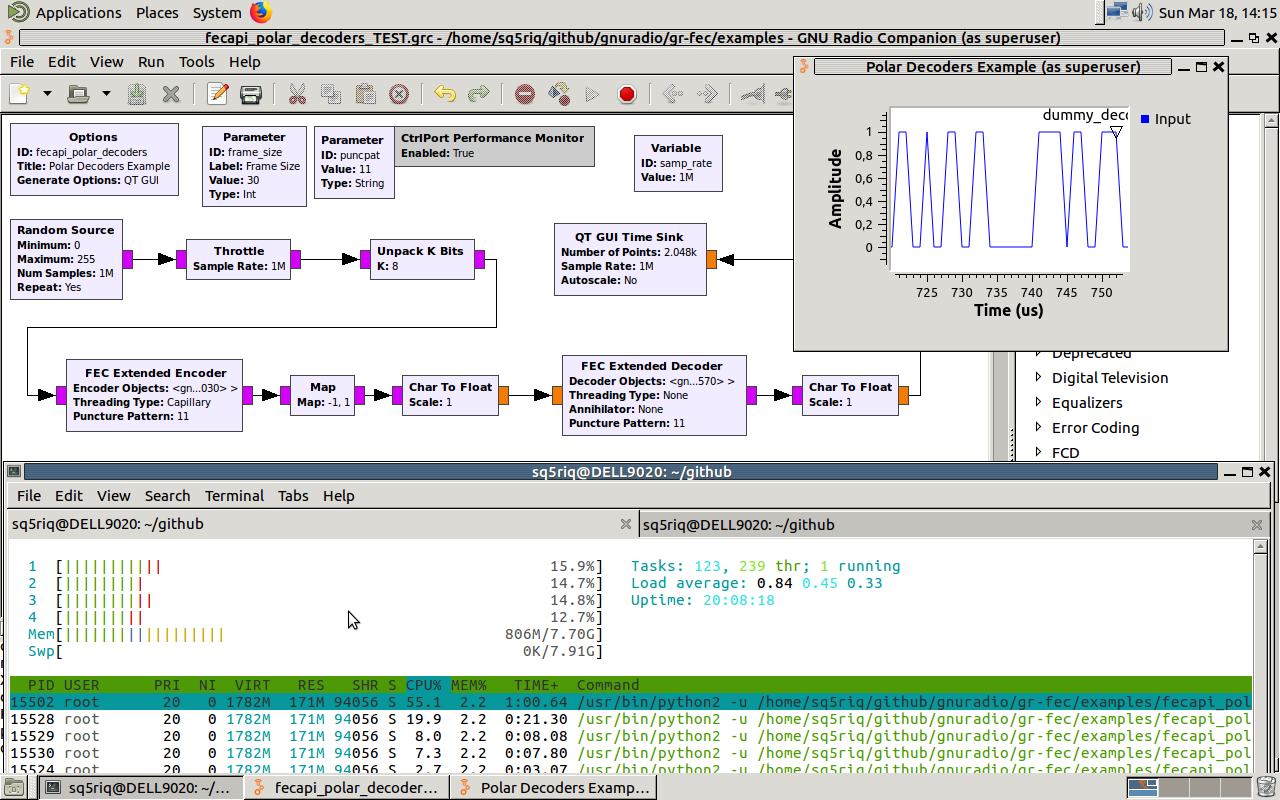

Zawsze liczyłem na Kodowanie Hierarchiczne ale widać, że Polar code zajmie miejsce Turbo code i tu się skupią wysiłki przy powstawaniu 5G Polar code [FOTO]

---

W Europie dla potrzeby łączności "Internetu rzeczy" przeznaczona jest częstotliwość 868MHz.
Jako krótkofalarz korzystam testowo z pasam krótkofalarskiego 432.900MHz

LoRa PIERWSZE TESTy - szok, radość, niedowierzanie! SF=12 najwolniejszy tryb

 ok. 10mW doprowadzone do anteny (umieszczonej 40 m n.p.g)
wystarczy aby przesłać informację na terenie całego Radomia i to do wewnątrz budynku

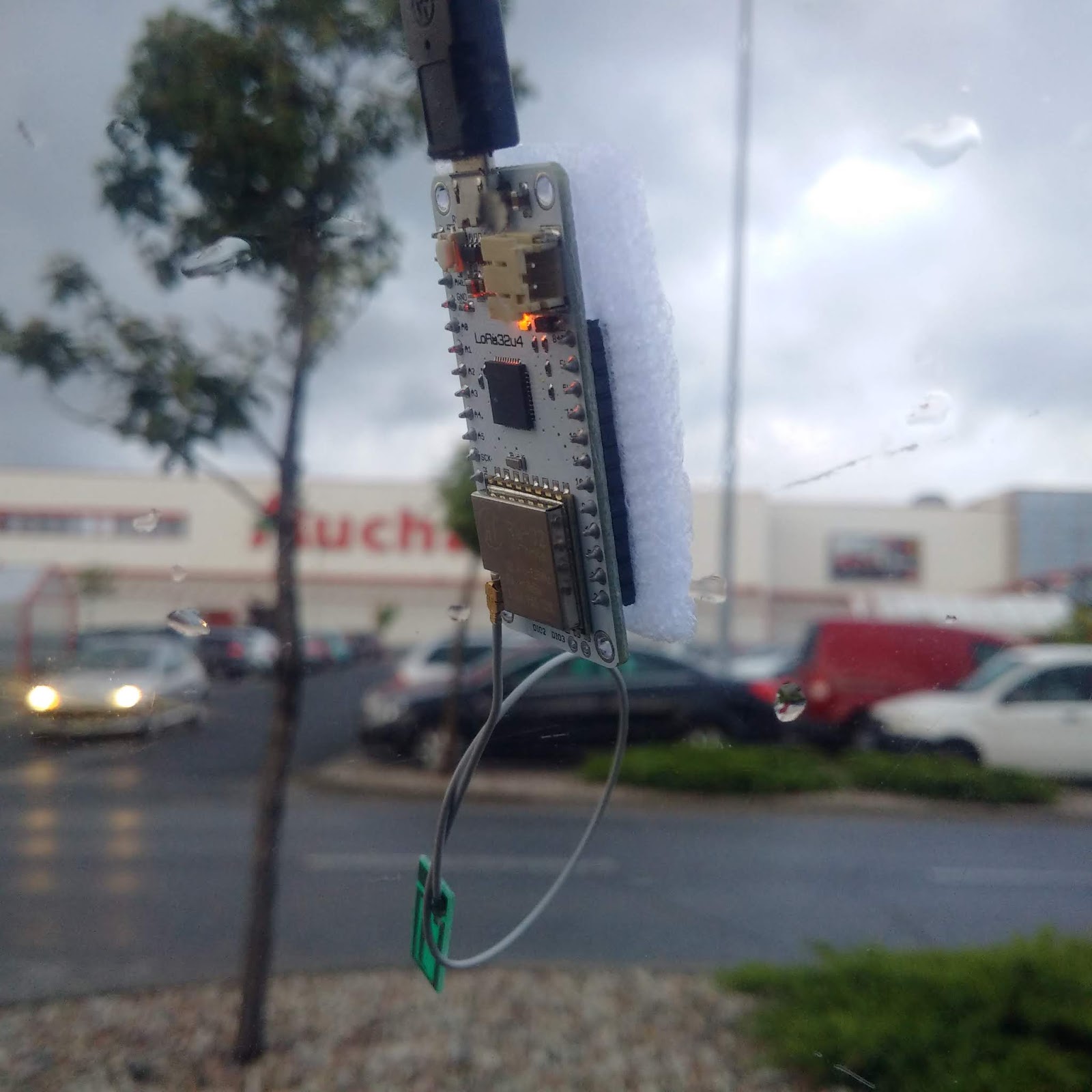

FOTO po prawej: sygnał odbierany 3200m z anteną PCB 32x7mm (nadajnik zasłonięty budynkiem)

Zmniejszenie szerokości pasma czterokrotnie, zaowocowało trzykrotnie zwiększeniem ilości odebranych pakietów, ale z dużo większym błędem. Dalsze zmniejszanie pasma (10 czy 8k), spowodowało brak linku (pomimo kalibracji częstotliwości nadajnika i odbiornika, zawężając pasmo wydłuża się czas transmisji i maleje pewność).
Pobór prądu znikomy przy słabym sygnale i ciągłym nasłuchaniu ok.10mA, na sekundę podczas dekodowania ramki 20mA (układ radiowy i ATmega32u4), podczas nadawania ramki 60mA wtedy SWR Meter pokazał 0.03W.
